Bir bina modeline merdivenler eklendiğinde aniden yumuşak kat veya burulma düzensizliği uyarıları ortaya çıkabilmektedir.
Merdivenler; düşey yükleri, deprem kütlesini ve çoğu durumda yapısal rijitliği etkiledikleri için analiz modellerine sıklıkla dahil edilir. Bu nedenle yazılımların merdiven sistemlerini güvenilir ve şeffaf şekilde ele alabilmesi gerekir.
Zorluğun Anlaşılması
Modern yapısal analiz programları gelişmiş 3 boyutlu sonlu eleman analizleri gerçekleştirebilmektedir. Ancak yumuşak kat, kat rijitliği, kat ötelemesi ve burulma düzensizliği gibi bazı yönetmelik kontrolleri hâlâ geleneksel binalar için geliştirilmiş kat bazlı yaklaşımlara dayanmaktadır. Merdivenler ise eğimli elemanlar ve birden fazla kat arasındaki bağlantılar nedeniyle bu varsayımları zorlamaktadır.
Önemli Not: Merdiven eklendikten sonra yumuşak kat veya burulma düzensizliği uyarılarının ortaya çıkması, bunun otomatik olarak bir yazılım hatası olduğu anlamına gelmez.
Betonarme merdivenler yapıda şu değişimlere neden olabilir:
- Yatay rijitliği artırabilir.
- Titreşim modlarını değiştirebilir.
- Yük aktarım yollarını değiştirebilir.
- Rijitlik merkezini kaydırabilir.
- Burulma davranışını etkileyebilir.
- Kat ötelenmelerini yeniden dağıtabilir.
Bununla birlikte, basitleştirilmiş kat bazlı algoritmalar bu etkileri yanlış yorumlayarak hatalı uyarılar da üretebilir. Gerçek yapısal davranış ile modelleme veya son işlem aşamasından kaynaklanan etkilerin birbirinden ayırt edilmesi gereklidir.
Merdivenler Yapısal Davranışı Neden Etkiler?

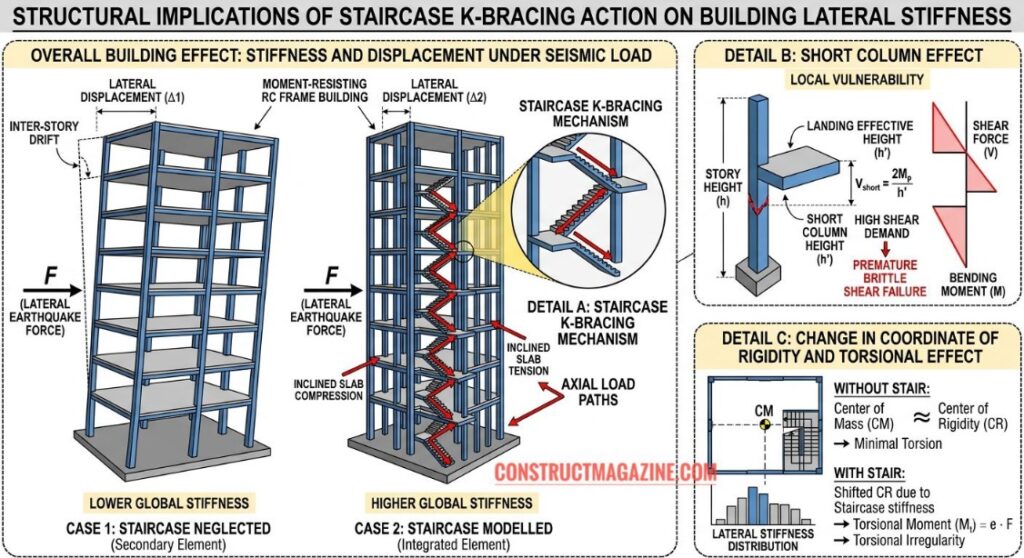

Monolitik betonarme merdivenler çoğu zaman katları birbirine bağlayan eğik çapraz elemanlar (diyagonaller) gibi davranabilir. Döşemeler, kirişler, perdeler ve sahanlıklarla birlikte çalıştıklarında, geleneksel kat bazlı kontrollerin varsayımlarını aşan ilave rijitlik yolları oluşturabilirler.
Bu davranış tamamen gerçek olabilir. Ancak aynı zamanda katlar arasında, basitleştirilmiş kontrol prosedürlerinin öngörmediği yük aktarım yollarının oluşmasına da neden olabilir. Sonuç olarak yazılım, ya yapısal davranıştaki gerçek bir değişikliği tespit eder ya da yapay düzensizlik uyarıları üretebilir.
Olası Hata Kaynakları
1. Diyafram Bağlantı Problemleri
Birçok program, aynı kattaki düğüm noktalarını otomatik olarak rijit diyafram altında toplar. Merdivenler bu seviyeleri kestiğinde yazılım; istenmeyen rijit bağlantılar oluşturabilir, diyaframları hatalı bağlayabilir, düğümleri doğru şekilde birleştiremeyebilir veya gerçekçi olmayan yük aktarım yolları oluşturabilir. Bunun sonucunda rijitlik olduğundan fazla hesaplanabilir ve yapay burulma etkileri ortaya çıkabilir.
2. Merdiven Rijitliğinin Hatalı Temsili
Merdiven elemanlarına atanan rijitlik analiz sonuçlarını önemli ölçüde etkileyebilir. Merdivenlerin yapısal katkısı projeden projeye ve modelleme varsayımlarına göre değişebileceğinden, yazılımlar mühendislerin merdiven rijitliğini nasıl temsil edeceklerini kontrol edebilecekleri esnek seçenekler sunmalıdır.
3. Kütle Dağılımı Problemleri
Merdivenler önemli miktarda sabit yük ve deprem kütlesi içerir. Hatalı kütle atamaları şunlara yol açabilir:
- Kütle merkezinin yer değiştirmesine,
- Dinamik özelliklerin değişmesine,
- Mod katılım oranlarının etkilenmesine,
- Burulma hesaplarının değişmesine.
Yazılım, merdiven kütlesini ilgili kat seviyelerine doğru şekilde dağıtmalı; ara sahanlıklar ile eğimli merdiven elemanlarının deprem kütlesi hesaplarında tutarlı biçimde temsil edilmesini sağlamalıdır.
4. Kat Rijitliği Hesaplama Sınırlamaları
Birçok yumuşak kat kontrolü, geleneksel düşey taşıyıcı sistemler için geliştirilmiş basitleştirilmiş kat rijitliği hesaplarına dayanır. Merdivenler bu hesapları karmaşıklaştırır çünkü birden fazla katı bağlarlar, ara kotlarda düğüm noktaları oluştururlar ve kuvvetleri kat sınırları boyunca diyagonal olarak aktarırlar.
Bu nedenle geleneksel algoritmalar eşdeğer kat rijitliğini hatalı hesaplayabilir. Daha sağlam bir yaklaşım ise kat rijitliğini enerji tabanlı yöntemler, sanal iş prensipleri veya eşdeğer rijitlik yöntemleri kullanarak doğrudan global 3 boyutlu yapı davranışından elde etmektir.
5. Rijitlik Merkezi ve Kat Eksantrisitesi Hesapları
Merdivenlerin önemli diyagonal rijitlik katkıları oluşturduğu durumlarda bazı algoritmalar kat rijitliği dağılımını, rijitlik merkezinin konumunu, burulma eksantrisitesini ve ek burulma büyütme katsayılarını hatalı hesaplayabilir.
Buna ek olarak ara sahanlıklar da sorun yaratabilir. Bazı son işlem algoritmaları bu düğümleri yanlış sınıflandırabilir, rijitlik katkılarını yanlış kata atayabilir, kütle merkezi hesaplarını bozabilir ve kat eksantrisitelerini yanlış belirleyebilir. Bu durumlar global analizi doğrudan etkilemeyebilir ancak yönetmelik kontrollerini önemli ölçüde etkiler.
6. Ağ Yapısı (Meshing) ve Sayısal Kararlılık
Karmaşık merdiven geometrileri; bozulmuş kabuk elemanlar, uygun olmayan boyut oranları (aspect ratio) ve eğik-yatay yüzeyler arasında problemli geçişler oluşturabilir. Bu durumlar sayısal doğruluğu ve sonuç kalitesini olumsuz etkileyebilir.
Yazılımlar İçin Pratik İyileştirmeler
Diyafram Modellemesini Geliştirmek
Yazılımlar merdiven-döşeme bağlantılarını daha akıllı şekilde ele almalıdır. Bunlar arasında daha iyi düğüm birleştirme algoritmaları, otomatik merdiven boşluğu tespiti, kullanıcı tarafından seçilebilen bağlantı koşulları ve merdiven boşlukları çevresinde diyafram bağlantılarının daha iyi yönetilmesi yer alabilir. Amaç, merdivenleri otomatik olarak dahil etmek veya hariç tutmak değil, gerçek yapısal davranışı doğru şekilde temsil etmektir.
Özel Merdiven Elemanları
Geliştirilecek özel bir merdiven elemanı, mühendise şu opsiyonları sunarak belirsizlikleri azaltabilir:
- Tam katılımlı merdiven modellemesi,
- Yalnızca düşey yük taşıyan (rijitliğe katılmayan) merdiven,
- Kullanıcı tanımlı rijitlik katkısı katsayıları,
- Gerçekçi sahanlık bağlantıları.
“Yalnızca Kütle” Seçeneği
Mühendisler merdivenleri bazen sadece düşey yükleri ve deprem kütlesini temsil etmek amacıyla modeller. Yazılımın kendi ağırlığı ve deprem kütlesini dahil ederken, gerekli durumlarda rijitlik katkısını hariç tutma seçeneği (yalnızca kütle/yük aktarımı) sunabilmesi faydalı olacaktır.
Kat Rijitliği Algoritmalarını Modernleştirmek
Kat rijitliği, basitleştirilmiş geometrik varsayımlar yerine giderek daha fazla global 3 boyutlu modelden elde edilmelidir. Kullanılabilecek olası yöntemler şunlardır:
- Global rijitlik matrisi indirgemesi (Matrix condensation),
- Sanal yük uygulamaları,
- Enerji tabanlı rijitlik çıkarımı,
- Yapı cevabına dayalı kat rijitliği hesapları.
Ayrıca kullanıcılar, merdiven rijitliği dahil ve hariç durumları sistem üzerinde kolayca karşılaştırabilmelidir.
Mühendisler İçin Geçici Çözüm Önerileri
Yazılımlar tamamen modernize olana kadar mühendisler şu adımları takip edebilir:
- Merdiven rijitliği dahil ve hariç olmak üzere iki farklı model oluşturup karşılaştırmak,
- Titreşim modlarını ve kütle katılım oranlarını incelemek,
- Merdiven eklendiğinde rijitlik merkezinde meydana gelen değişimleri takip etmek,
- Merdiven boşlukları çevresindeki diyafram atamalarını (rigid/semi-rigid) manuel kontrol etmek,
- Kat rijitliği tablolarını ve alternatif sahanlık bağlantı varsayımlarını test etmek.
Bu kontroller, ortaya çıkan düzensizliğin fiziksel (gerçek bir mühendislik problemi) mi yoksa sayısal (model hatası) mı olduğunu anlamaya yardımcı olur.
Uzun Vadeli Yönelim
Gelecekte uygulanabilecek en pratik yaklaşım; düzenli binalar için kullanılan geleneksel kat bazlı kontrolleri, merdivenler ve diğer karmaşık/düzensiz yapı özellikleri içeren sistemler için gelişmiş 3 boyutlu metriklerle birleştirmektir. Böyle bir yaklaşım analiz doğruluğunu artıracak ve hatalı düzensizlik uyarılarını minimuma indirecektir.
